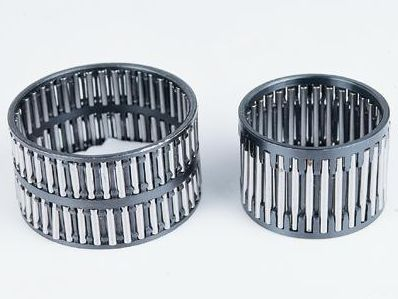

轴承座是滚轮轴承、滚针轴承整套传动机构的核心支撑部件，其加工同轴度、内孔圆度、端面平面度会直接决定轴承装配后的振动、噪音与整机使用寿命。在批量生产与非标定制加工场景中，传统分体式工装夹具普遍存在装夹重复定位误差大、工序切换拆装繁琐、工件切削易震动、多规格适配性差等工艺短板，长期制约产品精度提升与生产效率。
本文结合江苏大苏机械获得国家实用新型专利（ZL 2024 2 2116918.4）的一种轴承座加工装置，从传统工装缺陷、新型装置结构创新、工艺提升效果、量产落地优势四大维度展开深度解析，为轴承座精密加工工艺升级提供可落地的技术参考。
一、传统轴承座加工工装的四大工艺痛点
目前行业通用轴承座加工工装多采用单点位压板夹持、分体限位结构，长期量产暴露出难以规避的加工缺陷，也是配套轴承运行异响、装配间隙超差的主要源头。
重复装夹定位误差大
传统加工需要分多道工序完成镗孔、铣端面、倒角，每道工序需重新拆卸、装夹工件，多次定位累计微米级偏差，最终导致轴承座内孔与安装端面垂直度不达标，轴承装入后出现单边受力、偏载振动。
切削过程工件易震动
简易压板仅压紧工件单侧，高速车削、镗削时，轴承座薄壁部位受切削力产生微震动，加工表面出现波纹纹路，粗糙度不合格，直接加剧后续轴承滚动摩擦噪音。
工装通用性弱，非标改造成本高
一套工装仅适配单一尺寸轴承座，面对多规格标准件、加宽 / 偏心非标轴承座生产时，需要重新定制夹具，工装投入成本高、换产调试耗时久，严重影响柔性定制订单交付速度。
人工操作依赖度高，批次一致性差
装夹全靠人工调整压紧力度与限位位置，不同操作工的操作标准存在差异，同一批次工件尺寸离散度偏大，增加后端成品检测筛选工作量。
二、新型轴承座加工装置核心结构创新设计
本次专利加工装置针对上述痛点完成一体化结构革新，整体分为底座滑动调节组件、多点同步定位夹持机构、轴向限位挡块、切削避让空间四大核心模块，实现一次装夹完成全部加工工序。
多向同步限位定位结构
装置设置径向、轴向双重定位基准，底部滑动定位块可根据轴承座外径自由调节间距，两侧同步夹紧机构受力均匀，消除单点压紧带来的工件形变，保证圆心基准始终重合，从根源降低定位偏差。
一体式多工序加工避让设计
工装内部预留镗刀、铣刀运动避让区域，工件一次装夹固定后，无需拆卸即可依次完成内孔精镗、两端面铣削、内外倒角、沉台加工，省去多次拆装定位步骤，杜绝多次装夹产生的尺寸误差。
可调式通用适配模组
所有定位、夹持组件采用滑轨刻度调节结构，无需更换整套工装，仅通过刻度微调即可适配内径、外径跨度较大的标准轴承座与异形非标轴承座，大幅减少企业工装储备数量。
减震支撑基底优化
工装底座加厚并增设减震缓冲垫层，吸收高速切削产生的振动传导，避免工件薄壁位置震刀，稳定提升内孔圆度、表面光洁度指标，适配 GCr15 钢、不锈钢等不同材质轴承座精加工。
三、新型加工装置落地量产带来的工艺指标提升
江苏大苏机械将该专利工装全面投入轴承座生产线后，通过多批次对比测试，加工精度、生产效率、良品率三大核心指标实现明显升级。
加工精度大幅优化
轴承座内孔圆度误差控制在 0.003mm 以内，内孔与端面垂直度偏差降低 70%，消除装配后轴承单边间隙过大问题，配套滚轮轴承整机振动值下降 12dB，大幅改善设备运行噪音。
单件加工工时缩短 40%
省去多道工序拆装、找正、调试时间，标准规格轴承座单件加工时长显著压缩，单日产能同步提升，既满足大批量标准件现货生产，也可快速承接小批量非标定制试样订单。
成品一次良品率提升至 99.2%
解决震刀、定位偏移造成的尺寸超差、表面纹路缺陷，减少返工、报废工件，降低原材料与人工损耗；同时降低对操作工熟练程度的依赖，新人简单培训即可稳定完成装夹作业。
柔性换产成本降低 60%
一款工装覆盖十余款常规轴承座规格，新增非标型号仅需微调定位刻度，无需全新开模制作夹具，大幅缩短新品试样周期，适配光伏、自动化设备多品类配套需求。
四、配套轴承全链条品质提升逻辑
轴承座作为轴承安装载体，其加工精度直接传导至整套传动部件使用寿命。依托该专利工装实现轴承座精密加工后，下游装配环节优势显著：
同轴度精准匹配，轴承无偏载受力，滚道单边磨损、外圈开裂故障大幅减少；
内孔光洁度达标，轴承内圈与轴承座配合无颗粒磨损，规避微动腐蚀、跑圈问题；
标准化稳定尺寸，批量装配无需人工垫片微调，整机装配效率同步提升。
该工装可适配螺栓滚轮轴承、支承滚轮、实体套圈滚针轴承全系配套轴承座加工，兼顾常温通用工况、户外防腐不锈钢轴承座、重载加厚轴承座等多品类工件精加工，适配新能源、智能仓储、工程机械全行业配套生产需求。
五、技术总结与行业应用展望
轴承座加工工装的精细化创新，是精密传动零部件提质增效的关键抓手。传统分体式夹具已无法适配当下高端装备对零部件高精度、多品种柔性生产的需求，本次一体式可调定位加工装置，通过结构创新解决定位误差、加工震动、通用性差等行业共性工艺难题。
江苏大苏机械持续围绕轴承加工、配套零部件工装夹具开展自主研发，以实用新型专利技术落地生产线，将创新成果转化为产品品质与交付能力优势。未来企业将持续优化各类专用加工工装，围绕滚道超精、热处理工装、成品检测治具开展技术攻关，依靠全链条自研工艺，持续为客户提供高精度、长寿命、高性价比的滚轮、滚针轴承及配套轴承座国产化解决方案
