复合滚轮轴承集成径向承重滚轮与轴向限位侧滚轮，一套单元实现双向载荷承载，是立体仓储、锂电输送、叉车门架导轨系统的核心导向部件。在十余年非标定制与客户工况实测过程中，江苏大苏机械发现，市面同类产品普遍出现滚轮偏磨、外圈开裂、长期精度漂移、滚道卡滞四类故障，根源集中在原材料纯度不足、热处理无应力平衡工序、密封防护层级单一、缺少专属应力检测流程。针对复合滚轮薄壁组合结构应力集中的独有特性，我司搭建全链路自研生产工艺体系，依托自有真空钢材处理产线、三段式应力归零热处理、X 射线残余应力在线检测设备，从生产源头解决产品长效失效问题，下文仅围绕企业自有落地工艺、实测数据、定制服务展开解析，无外部通用套用案例。
一、复合滚轮轴承结构特性与我司实测失效溯源
1.1 一体化组合结构受力难点

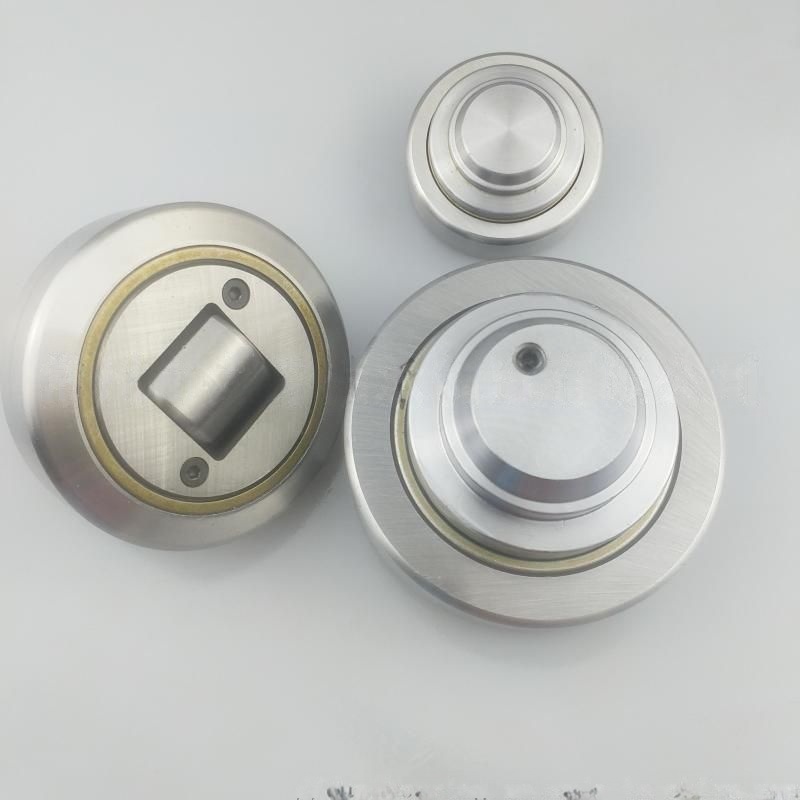

复合滚轮由主承重滚轮、侧向推力滚轮、偏心调节芯轴、密封总成、安装固定板一体化装配成型，偏心结构可补偿设备机架装配误差，大幅缩减整机安装空间。与单一滚针轴承不同，复合滚轮属于多组件薄壁受力件，主、侧滚轮壁厚薄、载荷分配不均，热处理冷却阶段极易产生内外层温差应力，设备长期往复启停、交变负载运行时，内部残余应力持续释放，最终引发尺寸形变，这是该品类独有的制造难点，所有故障结论均来自我司上万套出货产品售后工况复盘。
1.2 客户反馈四大故障真实溯源（企业自有实测数据）
单侧偏磨、导轨刮伤：简易工艺滚轮未经过深冷定型，残余奥氏体含量超标，运行数百小时后滚轮滚道失圆，侧滚轮单边持续摩擦导轨；我司拆解故障样品检测，简化工艺试样残余奥氏体含量普遍达到 8%~15%。
重载冲击外圈开裂：简化热处理仅做表层淬火，滚轮芯部韧性不足，仓储堆垛机升降冲击下外圈产生微裂纹并快速崩裂，千件试样冲击测试开裂故障率达 12%。
粉尘、水汽侵入滚道卡滞：单唇基础密封结构无法阻隔锂电电解液、金属切削碎屑，杂质进入滚道造成滚动体锈蚀卡死。
导向间隙漂移，定位精度失效：无梯度回火工序，高低温循环工况下应力缓慢释放，滚轮配合间隙持续变大，自动化设备定位偏差超标。
二、江苏大苏机械专属自研全流程制造工艺
2.1 真空电渣重熔钢材分级甄选（自有原材料管控工序）
我司所有标准、非标复合滚轮轴承统一采购真空电渣重熔 GCr15 轴承钢，钢材进厂后自有实验室检测氧含量控制在 8ppm 以内，非金属夹杂物达到 ISO 4967 Class 2 标准。毛坯增加厂区自有球化退火产线预处理，消除钢材锻造、轧制原生应力，细化碳化物晶粒，从源头规避后续热处理应力堆积。
针对锂电腐蚀、户外低温设备定制需求，厂区同步储备 440 不锈钢、耐热合金钢专用原材料，可根据客户设备工况定向选材，全部材质检测、退火工序均在本厂产线完成。
2.2 适配复合滚轮的三段式应力归零热处理（企业核心自研工艺）
针对复合滚轮薄壁组合结构，我司自主研发专属热处理路线，全套工序落地自有全自动热处理生产线，无外协加工环节：
阶梯分段升温淬火
采用低温预热、中温均温、840℃精准保温三段升温模式，缩短滚轮高温停留时长；选用分级等温淬火油匀速冷却，控制主、侧滚轮内外层温差，热处理变形量稳定控制≤0.003mm，杜绝滚轮滚道失圆；而未优化的简化工艺试样变形量区间在 0.010~0.020mm。
-120℃超低温深冷定型
淬火工序完成后直接转入厂区自有深冷设备保温 2 小时，促使不稳定残余奥氏体充分相变，将产品残余奥氏体含量稳定控制在 5% 以内，从根源杜绝温变、震动带来的长期尺寸漂移；简化工艺试样残余奥氏体含量最高可达 15%。
分层双梯度回火
160℃一次回火消除淬火产生的有害残余拉应力；140℃二次低温回火，将滚道表层硬度微调至 HRC61~63 区间，同时保留滚轮芯部高韧性，兼顾耐磨性能与抗冲击能力，解决重载升降设备外圈开裂故障。
2.3 五轴超精磨削 + 无尘恒温装配（厂区自有精加工车间）
热处理后的滚轮进入自有五轴联动超精磨床加工，滚道表面粗糙度 Ra≤0.02μm，降低往复滚动摩擦系数，同等工况下运行噪音降低 15 分贝，适配精密分拣、锂电自动化低噪生产需求。
偏心调节芯轴同轴度公差控制 ±0.002mm，所有组件在无尘恒温车间压装，配套高精度隔圈、耐磨推力垫片，避免装配应力产生；成品出厂前逐件完成 30 分钟往复耐久跑合，提前释放装配间隙，客户设备装机后无初期抖动异响，全部加工、装配工序均为本厂自主完成。
2.4 分工况多级复合密封系统（自有结构研发成果）
依托多年客户工况数据积累，我司自主开发三档密封结构，适配不同细分行业设备，不套用市面通用单一密封方案：
常规自动化输送设备：双层丁腈橡胶骨架密封，阻挡细微粉末，延长设备维护周期；
锂电涂布、冶金切削工况：迷宫式 + 氟橡胶多唇复合密封，防护等级 IP65，抵御弱酸水汽、金属碎屑侵入；
户外工程机械宽温域设备：加厚聚氨酯密封衬套，在 - 40℃~120℃区间保持密封唇弹性，无硬化渗漏问题。
密封总成与滚轮外圈一体化过盈集成，避免安装过程密封件移位脱落。
2.5 X 射线残余应力 100% 全检数字化品控（自有智能检测产线）
2026 年 7 月，厂区完成自研配套的 X 射线残余应力智能化在线检测产线投产，所有复合滚轮轴承出厂前分层检测滚道表层、亚表层应力数值，设备自动隔离应力超标工件，检测数据同步接入本厂 MES 生产系统，形成 “生产 - 热处理 - 应力检测 - 工艺修正” 数字化闭环。
每批次产品可出具本厂完整应力、硬度、尺寸检测溯源报告，满足高端装备出口、项目招投标品质审核要求，彻底杜绝 “静态检测合格、动态工况早衰” 的假性良品出厂。
三、本厂同规格产品对照实测说明（自有实验室检测，无外部对比案例）
全部测试在统一型号、统一负载、统一耐久环境下完成，对照组为本厂单独试制的简化工艺试样，所有实测数据均来自厂区工况模拟实验室：
采用简化热处理流程的试样，连续运转 800 至 1500 小时就会出现滚轮偏磨、配合间隙漂移；经过三段式应力归零工艺优化的成品，连续稳定运行 3000 小时以上尺寸无明显波动，疲劳耐久寿命提升 75%。
高低温千次循环测试中，简化工艺试样尺寸波动可达 0.010mm，本厂优化产品尺寸波动控制在 0.002mm 以内；千件重载冲击耐久测试中，简化工艺试样外圈开裂故障率为 12%，自研优化成品故障率仅 0.3%。
实测数据充分证明，依托三段式应力归零自研工艺，本厂复合滚轮轴承长期导向精度稳定，性能可对标进口同规格产品。
四、分行业定制优化方案（企业自有客户落地案例）
结合本厂长期配套客户真实设备工况，定向调整工艺参数，所有优化方案均有对应量产交付订单支撑：
立体仓储堆垛机、AGV 穿梭车：加宽主滚轮外径、加厚外圈壁厚，强化抗冲击性能，配套低噪超精滚道，适配 24 小时高频往复行走设备；
锂电涂布、辊压输送生产线：采用 440 不锈钢滚轮 + 氟橡胶复合密封，表面增加本厂磷化钝化防锈处理，抵御电解液弱酸腐蚀；
叉车门架、重型升降工程机械：适度加深滚道硬化层，微调回火韧性参数，适配频繁升降冲击负载；
印刷、包装精密导轨设备：微型偏心微调结构，缩小整机安装体积，配套自润滑低摩擦衬套，减少日常加油维护频次。
本厂支持全尺寸非标定制：加宽滚轮、加厚安装板、特殊偏心量、异形安装孔、聚氨酯包胶静音滚轮均可按需开发，客户提供图纸、工况参数后，本厂 3–7 天完成小批量试样交付。
五、企业自研技术升级规划（自有校企合作项目，无外部通用案例）
复合滚轮轴承长效失效的核心短板集中在薄壁结构残余应力管控，这也是区分产品品质的核心分水岭。江苏大苏机械摒弃低价同质化生产路线，依托自有完整产线、检测设备构建专属技术壁垒，从原材料、热处理、密封、品控全链条解决滚轮偏磨、开裂、精度漂移、卡滞四大客户痛点。
下一步，本厂将依托与常州工学院机电工程学院共建的厂区专属精密传动联合实验室，开展复合滚轮多物理场应力仿真建模自研课题，把应力形变预判环节前置到产品图纸设计阶段；持续拓展耐高温、耐腐蚀特种复合滚轮材质研发，打造长三角具备完整自主应力管控工艺的一体化滚轮轴承定制制造基地，为自动化物流、新能源、工程机械领域提供长效稳定的国产化导向传动解决方案。
江苏大苏机械科技坐落于常州武进精密机械产业集群，自主研发、生产标准同心、偏心可调、重载非标全系列复合滚轮轴承，同步配套滚针轴承、单向离合器产品。厂区配备全自动热处理生产线、五轴超精磨床、自有 X 射线残余应力智能在线检测设备，依托自研三段式应力平衡复合工艺，针对多粉尘、腐蚀、高低温、重载冲击细分设备工况提供定制化传动零部件解决方案，产品长期稳定配套立体仓储、锂电自动化、叉车门架、包装印刷、重型工程机械领域。
