2026-08-02
发布单位：江苏大苏机械科技有限公司研发部

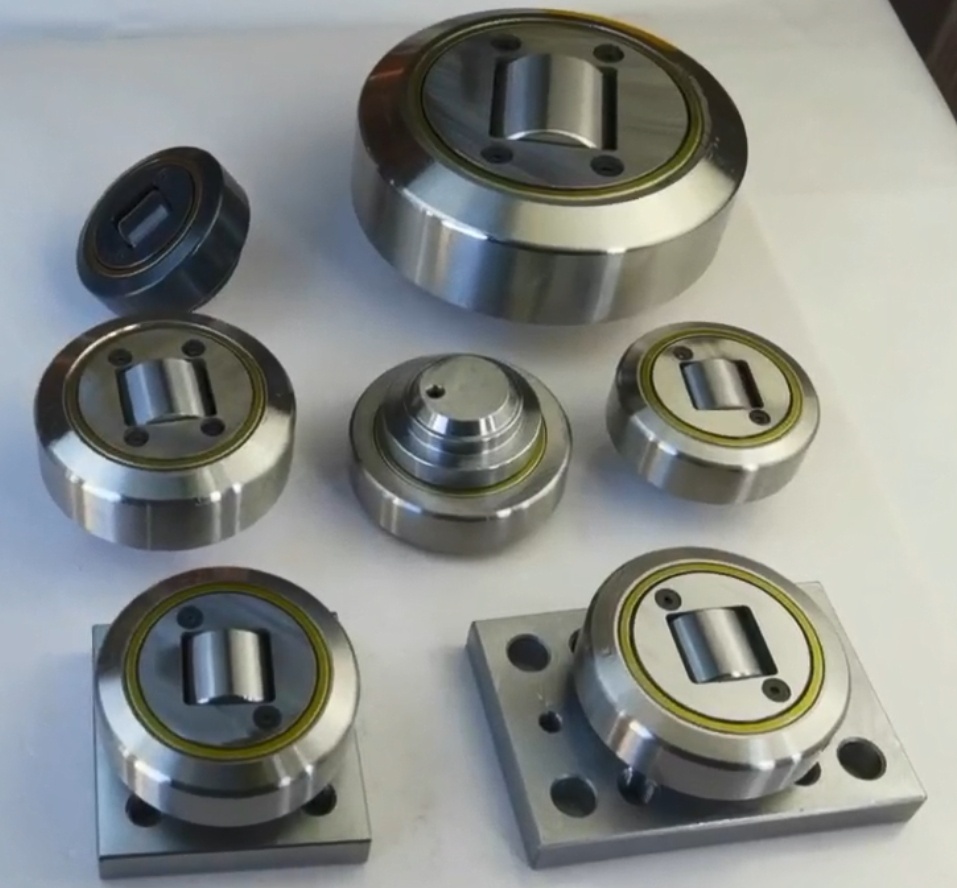

适用产品：凸轮轴承、复合滚轮、偏心调节式导向滚轮
行业内普遍将滚轮早期磨损、异常发热、精度快速衰减简单归咎于产品质量、载荷过载或是润滑失效。经过大批量现场拆机验证，大量自动化设备导向滚轮过早失效的核心诱因，是装配阶段产生的隐性装配预应力。安装时强行校正轨道偏差、锁紧力矩不合理、支点排布受力干涉，会让轴承在空载状态下内部滚动体长期承受持续性附加压力，设备正式运行后叠加工作载荷，局部应力超标，逐步出现疲劳点蚀、滚道变形、运行阻力紊乱等问题。本文避开常规载荷计算、游隙选型等老生常谈内容，聚焦装配预应力的产生路径、危害以及针对性选型搭配方案。
一、何为导向滚轮装配预应力
设备机架、导轨本身存在加工公差、焊接变形、安装基准错位，装配工人为保证滚轮紧贴导轨面，依靠拧紧螺栓、强行撬动机架的方式强制贴合，此时滚轮外圈、内部滚动体、轴芯在未正式开机运行前就已经被挤压锁死，这部分非工作状态下的附加载荷，即为装配预应力。
这类应力肉眼无法察觉，空载手动推行设备时或许感受不到明显卡顿，一旦设备高速往复运行，叠加动态冲击载荷，应力集中位置磨损速度会成倍加快。
二、四种高频装配预应力产生场景与失效表现
1. 全固定滚轮布局强行修正导轨直线度
整套导向机构全部选用无调节功能的固定式滚轮，导轨存在轻微弯曲偏移时，依靠拧紧螺丝硬拉机架对齐导轨。
内部状态：一侧滚轮被压紧、滚动体长期承压变形；另一侧滚轮处于虚接触状态。
直观故障：设备运行一段时间单侧滚轮发烫严重、滚道单侧出现条状压痕，导向慢慢跑偏。
2. 偏心可调滚轮调节过量
调试时一味拧紧偏心结构追求 “零间隙” 贴合，预压量超出滚轮自适应缓冲极限，球面外圈完全被锁死失去调心能力。
内部状态：轴承轴向、径向双向持续受压，润滑油脂难以均匀渗入滚动接触面。
直观故障：低速运行异响明显、连续工作温升飙升，油脂快速碳化干涸。
3. 多支点滚轮同步锁紧力矩不一致
同一根导向轴上多组滚轮螺栓锁紧力度有大有小，受力不均衡，部分滚轮被过度压紧，其余滚轮空载空转。
内部状态：少数滚轮承担绝大部分装配预应力，长期超负荷承压。
直观故障：个别滚轮短期内磨损报废，整套导向同步性变差，高速运行机身抖动。
4. 轻量化薄板机架刚性不足，装配锁紧后机架形变
自动化轻量化机架板材厚度偏低，螺栓拧紧瞬间机架轻微内凹形变，带动滚轮外圈角度偏移，形成持续性侧向挤压力。
内部状态：滚轮边缘单点接触导轨，线接触变为点接触，局部压强急剧升高。
直观故障：滚轮外圈边缘出现局部磨损沟槽，定位精度慢慢漂移。
三、依托产品选型优化，从源头削弱装配预应力
方案 1：固定滚轮 + 偏心可调滚轮组合布局
主基准点位布置固定式凸轮轴承，锁定整机导向基准；存在加工形变、安装偏差的位置搭配偏心可调复合滚轮。
调试阶段仅依靠偏心结构微量补偿误差，杜绝撬动机架强行对位，让固定滚轮承接主要工作载荷，可调滚轮仅用来抵消安装公差，从结构上避免强制挤压带来的预应力。
方案 2：轻量化机架优先选用球面自适应外圈滚轮
球面外圈具备 ± 几度自动调心补偿能力，机架锁紧发生微小形变时，滚轮可自主微调接触角度，始终保持整面贴合导轨，不会出现单点硬挤压。选型搭配适度标准游隙，预留微小形变缓冲空间，防止锁紧后内部间隙完全锁死。
方案 3：配套防松定位结构，统一锁紧基准力矩
选用带定位台阶的定制款滚轮轴承，安装时依靠台阶定位，无需依靠拧紧力度修正位置；同时按照设备规格给出标准化螺栓锁紧力矩参考值，杜绝人工凭手感松紧不一，保证每组滚轮受力均匀分散。
方案 4：装配前置应力释放工艺建议
整机机架组装完成后先不拧紧滚轮固定螺栓，空载往复拖动整机数次，让机架自然回弹释放焊接与装配残余应力，之后再分批次对称锁紧螺栓，最后微调偏心滚轮贴合间隙，最大程度消除前期硬性装配应力。
四、日常运维判断：如何分辨是装配预应力损坏还是正常疲劳磨损
预应力损伤特征：磨损位置固定在滚轮单侧边缘、新机运行几百小时就出现发热异响，磨损轨迹规整集中；
正常疲劳磨损特征：全滚道均匀轻微磨损，数千小时之后性能缓慢衰减，无局部发烫、定向跑偏现象。
一旦判定为装配预应力导致损坏，单纯更换新滚轮无法根治问题，必须重新调整装配布局与锁紧方式，否则新配件会快速重复损坏。
五、结语
优质的精密导向零部件使用寿命，不止取决于原材料精度与热处理工艺，装配阶段的隐性应力是极易被忽视的关键变量。单纯依靠高强度、高载荷规格的配件，无法抵御不合理装配带来的持续性挤压损伤。江苏大苏机械科技有限公司在产品配套过程中，可根据客户机架结构、装配形式针对性推荐滚轮组合方案，同步提供标准化装配调试指导，规避装配预应力带来的隐性损耗，充分发挥零部件本身设计使用寿命，降低设备非计划性维修频次。
